 Civic carré lpb vdm 1.4 l swappé en B18C4

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
YS-R
Nissan Skyline KGPC 10
avatar

Masculin
Nombre de messages : 640
Age : 42
Localisation : forcément devant. Et KiKi je vais te BOUFFER!!!!!!
Date d'inscription : 19/10/2007

Vehicule
->: crx vtec BY SUSHIRACING
->:

MessageSujet: Civic carré lpb vdm 1.4 l swappé en B18C4   Mer 27 Mar 2013 - 22:51

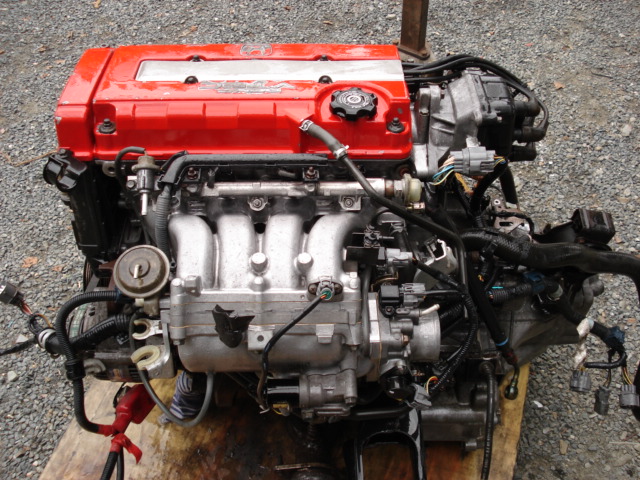

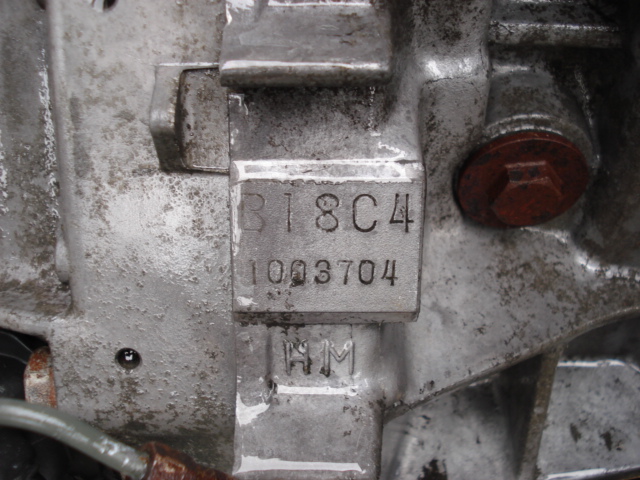

Civic carré 1.4L Swap B18 C4.



Soufflet de cardan déchiré au tourne vis par de bricolo!


C'est vraiment crade!!!!







.-- .-- .-- -... .-. . .. --.. .... .-. . -.. ... ..- -. ... .-- . .- .--. --- -. -... --- .- .-. -.. -. . -
e-mail: ys-r@hotmail.fr
face book : ysracing honda
Revenir en haut Aller en bas
YS-R
Nissan Skyline KGPC 10
avatar

Masculin
Nombre de messages : 640
Age : 42
Localisation : forcément devant. Et KiKi je vais te BOUFFER!!!!!!
Date d'inscription : 19/10/2007

Vehicule
->: crx vtec BY SUSHIRACING
->:

MessageSujet: Re: Civic carré lpb vdm 1.4 l swappé en B18C4   Mer 27 Mar 2013 - 23:08

Après avoir sortie le moteur,j'ai du désossé la civic MB6 entièrement ,et la découper























.-- .-- .-- -... .-. . .. --.. .... .-. . -.. ... ..- -. ... .-- . .- .--. --- -. -... --- .- .-. -.. -. . -
e-mail: ys-r@hotmail.fr
face book : ysracing honda
Revenir en haut Aller en bas
YS-R
Nissan Skyline KGPC 10
avatar

Masculin
Nombre de messages : 640
Age : 42
Localisation : forcément devant. Et KiKi je vais te BOUFFER!!!!!!
Date d'inscription : 19/10/2007

Vehicule
->: crx vtec BY SUSHIRACING
->:

MessageSujet: Re: Civic carré lpb vdm 1.4 l swappé en B18C4   Mer 27 Mar 2013 - 23:20

Voici la lpb vdm!!!!!!! de toute beauté!!!













Désabillage de l'intérieur pour le changement du faisceaux éléctrique,
et de la canalisation d'essence ,de même que le réservoir.




.-- .-- .-- -... .-. . .. --.. .... .-. . -.. ... ..- -. ... .-- . .- .--. --- -. -... --- .- .-. -.. -. . -
e-mail: ys-r@hotmail.fr
face book : ysracing honda
Revenir en haut Aller en bas
YS-R
Nissan Skyline KGPC 10
avatar

Masculin
Nombre de messages : 640
Age : 42
Localisation : forcément devant. Et KiKi je vais te BOUFFER!!!!!!
Date d'inscription : 19/10/2007

Vehicule
->: crx vtec BY SUSHIRACING
->:

MessageSujet: Re: Civic carré lpb vdm 1.4 l swappé en B18C4   Jeu 28 Mar 2013 - 0:27




















































faisceaux de crx vtec et comptour de crx.




















.-- .-- .-- -... .-. . .. --.. .... .-. . -.. ... ..- -. ... .-- . .- .--. --- -. -... --- .- .-. -.. -. . -
e-mail: ys-r@hotmail.fr
face book : ysracing honda
Revenir en haut Aller en bas
doul
Reine des Tapettes
avatar

Masculin
Nombre de messages : 12560
Age : 39
Localisation : au fond à droite!!
Date d'inscription : 21/03/2007

Vehicule
->: civic VTI type EK4(vendue) - ford fiesta 1.8L D - golf 1 Cabriolet -
->:

MessageSujet: Re: Civic carré lpb vdm 1.4 l swappé en B18C4   Jeu 28 Mar 2013 - 6:17

un beau projet de sleeper encore mon petit sushi!!!!

ça va marcher fort vu que c'est tout légé ces civic Twisted Evil Twisted Evil

.-- .-- .-- -... .-. . .. --.. .... .-. . -.. ... ..- -. ... .-- . .- .--. --- -. -... --- .- .-. -.. -. . -
Ma toyota est fantastique
Revenir en haut Aller en bas
http://breizhredsuns.weaponboard.net/forum.htm
YS-R
Nissan Skyline KGPC 10
avatar

Masculin
Nombre de messages : 640
Age : 42
Localisation : forcément devant. Et KiKi je vais te BOUFFER!!!!!!
Date d'inscription : 19/10/2007

Vehicule
->: crx vtec BY SUSHIRACING
->:

MessageSujet: Re: Civic carré lpb vdm 1.4 l swappé en B18C4   Jeu 28 Mar 2013 - 14:33

Merci COPAIN!!!!!!!!!!!!


Le boitier chipper,avec une base de la JM motor dit pseudo,sauf que le régime est limité à 7900 rpm.
A savoir les coupelles de soupapes du B18c4 ne support pas le dépassement des régimes d'origine. Elles cassent à 8300rpm genre le régime des carto EF15 spoon.

coupelles de B16 A1 poids: 15gr
coupelles de B18 C4 poids: 13gr
les coupelles de B16 A1 fond 0,2 mn de plus d'épaisseur.

coupelles B16A1 vs coupelles B18C4
8900 rpm vs 8100 rpm

demi lune B16a1 vs demi lune B18c4
les même régime max avant rupture 9200 environ voir moins.

soupapes B16A1 vs soupapes B18C4
les même régime max 8800 rupture des soupapes d'admisions (arrachement de soupapes causé par leur propre poids ,et la dureté des ressorts).

Ces valeurs sont valables qu'avec un montage OEM ressort simple à l'admission.
Si vous doubler le ressort à l'admission c'est valeur sont caduc.

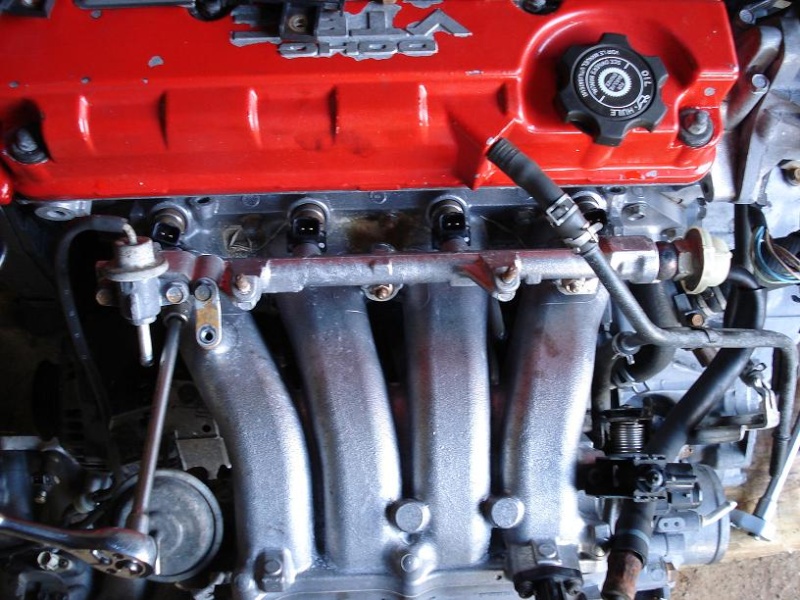

Nettoyage moteur.

















































.-- .-- .-- -... .-. . .. --.. .... .-. . -.. ... ..- -. ... .-- . .- .--. --- -. -... --- .- .-. -.. -. . -
e-mail: ys-r@hotmail.fr
face book : ysracing honda
Revenir en haut Aller en bas
Squiriou
Lancer EVO VIII
avatar

Masculin
Nombre de messages : 2413
Age : 39
Date d'inscription : 22/03/2007

Vehicule
->: 1 Toyota AE92 BMW 325TD Honda EE9 Golf cab
->:

MessageSujet: Re: Civic carré lpb vdm 1.4 l swappé en B18C4   Jeu 28 Mar 2013 - 16:04

bien ca avance , il va etre content de son nouveau jouet xav..... cheers
Revenir en haut Aller en bas
YS-R
Nissan Skyline KGPC 10
avatar

Masculin
Nombre de messages : 640
Age : 42
Localisation : forcément devant. Et KiKi je vais te BOUFFER!!!!!!
Date d'inscription : 19/10/2007

Vehicule
->: crx vtec BY SUSHIRACING
->:

MessageSujet: Re: Civic carré lpb vdm 1.4 l swappé en B18C4   Jeu 28 Mar 2013 - 16:31

En faite il est fini ,c'est pour ça que je met toutes les photos!!!

.-- .-- .-- -... .-. . .. --.. .... .-. . -.. ... ..- -. ... .-- . .- .--. --- -. -... --- .- .-. -.. -. . -
e-mail: ys-r@hotmail.fr
face book : ysracing honda
Revenir en haut Aller en bas
YS-R
Nissan Skyline KGPC 10
avatar

Masculin
Nombre de messages : 640
Age : 42
Localisation : forcément devant. Et KiKi je vais te BOUFFER!!!!!!
Date d'inscription : 19/10/2007

Vehicule
->: crx vtec BY SUSHIRACING
->:

MessageSujet: Re: Civic carré lpb vdm 1.4 l swappé en B18C4   Jeu 28 Mar 2013 - 16:59

Bon maintenant les travaux sur le moteur:
bougie,jeux aux soupapes,distri,pompe à eau,volant moteur allégé,faisceaux moteur modifier,
joint spi de boite,calorstat,et convertisseur cable Hydro(j'ai pas les vrai photos mais je vais mettre une photo trouvé sur le net qui correspond au modèle
































voilà le modéle de convertisseur de cable hydro.
Acheté sur le cite de type max,les tarifs sont plus que correcte comparé au cite Americain où il faut ajouté la douane car déclaré par les revendeurs US pour éviter de désavantager les revendeurs officiel Europe.

Cela dit en passant je suis aller voir H red à bordeaux,et franchement il est très sympas, et compétent,je suis resté discuté avec lui sans abuser de son temps,et il est bien ce H red.,parole de YS-R!



















.-- .-- .-- -... .-. . .. --.. .... .-. . -.. ... ..- -. ... .-- . .- .--. --- -. -... --- .- .-. -.. -. . -
e-mail: ys-r@hotmail.fr
face book : ysracing honda
Revenir en haut Aller en bas
fabcrx
Lancer EVO VIII
avatar

Masculin
Nombre de messages : 2163
Age : 29
Localisation : là bas
Date d'inscription : 08/10/2009

Vehicule
->:
->:

MessageSujet: Re: Civic carré lpb vdm 1.4 l swappé en B18C4   Jeu 28 Mar 2013 - 18:37

énorme le projet, c'est beau
Revenir en haut Aller en bas
Squiriou
Lancer EVO VIII
avatar

Masculin
Nombre de messages : 2413
Age : 39
Date d'inscription : 22/03/2007

Vehicule
->: 1 Toyota AE92 BMW 325TD Honda EE9 Golf cab
->:

MessageSujet: Re: Civic carré lpb vdm 1.4 l swappé en B18C4   Jeu 28 Mar 2013 - 19:18

tu es reste parler de b16 , b18 carto ...sans abuser toi Shocked ........ cheers
Revenir en haut Aller en bas
doul
Reine des Tapettes
avatar

Masculin
Nombre de messages : 12560
Age : 39
Localisation : au fond à droite!!
Date d'inscription : 21/03/2007

Vehicule
->: civic VTI type EK4(vendue) - ford fiesta 1.8L D - golf 1 Cabriolet -
->:

MessageSujet: Re: Civic carré lpb vdm 1.4 l swappé en B18C4   Jeu 28 Mar 2013 - 20:09

nikel le taf cheers

.-- .-- .-- -... .-. . .. --.. .... .-. . -.. ... ..- -. ... .-- . .- .--. --- -. -... --- .- .-. -.. -. . -
Ma toyota est fantastique
Revenir en haut Aller en bas
http://breizhredsuns.weaponboard.net/forum.htm
YS-R
Nissan Skyline KGPC 10
avatar

Masculin
Nombre de messages : 640
Age : 42
Localisation : forcément devant. Et KiKi je vais te BOUFFER!!!!!!
Date d'inscription : 19/10/2007

Vehicule
->: crx vtec BY SUSHIRACING
->:

MessageSujet: Re: Civic carré lpb vdm 1.4 l swappé en B18C4   Jeu 28 Mar 2013 - 21:42

Bon pour la suite, j'ai monté la ligne Tenrai,la tringlerie de boite de vitesse modifier coupé et ressoudé,shinté la pompe de DA,mis les moyeux de civic EK pour faciliter le montage des cardans, mais du coup, le carrossage était positif ,et tellement énorme qu'il a fallu monté des amortisseurs courts.




























.-- .-- .-- -... .-. . .. --.. .... .-. . -.. ... ..- -. ... .-- . .- .--. --- -. -... --- .- .-. -.. -. . -
e-mail: ys-r@hotmail.fr
face book : ysracing honda
Revenir en haut Aller en bas
YS-R
Nissan Skyline KGPC 10
avatar

Masculin
Nombre de messages : 640
Age : 42
Localisation : forcément devant. Et KiKi je vais te BOUFFER!!!!!!
Date d'inscription : 19/10/2007

Vehicule
->: crx vtec BY SUSHIRACING
->:

MessageSujet: Re: Civic carré lpb vdm 1.4 l swappé en B18C4   Jeu 28 Mar 2013 - 22:18























Au montage le moteur n'était pas aligné ,il y avait le coté boite plus haut ,et en biais.
Le moteur est avancé de 2,5cm vers l'avant par rapport au CRX EE8.




Pour réaligner le moteur il a fallu descendre le point de fixation coté boite.
Bien sûr le mieux est de prendre un plaque d'alluminium plutôt que des rondelles.
















Voilà, ce que ça donne en fase final.




















.-- .-- .-- -... .-. . .. --.. .... .-. . -.. ... ..- -. ... .-- . .- .--. --- -. -... --- .- .-. -.. -. . -
e-mail: ys-r@hotmail.fr
face book : ysracing honda
Revenir en haut Aller en bas
G@vroche
3000GT
avatar

Masculin
Nombre de messages : 3033
Age : 39
Localisation : center
Date d'inscription : 12/03/2008

Vehicule
->:
->:

MessageSujet: Re: Civic carré lpb vdm 1.4 l swappé en B18C4   Ven 29 Mar 2013 - 1:42

beau boulot !
Revenir en haut Aller en bas
doul
Reine des Tapettes
avatar

Masculin
Nombre de messages : 12560
Age : 39
Localisation : au fond à droite!!
Date d'inscription : 21/03/2007

Vehicule
->: civic VTI type EK4(vendue) - ford fiesta 1.8L D - golf 1 Cabriolet -
->:

MessageSujet: Re: Civic carré lpb vdm 1.4 l swappé en B18C4   Ven 29 Mar 2013 - 9:26

t'as fait une carto aussi dessus??

.-- .-- .-- -... .-. . .. --.. .... .-. . -.. ... ..- -. ... .-- . .- .--. --- -. -... --- .- .-. -.. -. . -
Ma toyota est fantastique
Revenir en haut Aller en bas
http://breizhredsuns.weaponboard.net/forum.htm
Squiriou
Lancer EVO VIII
avatar

Masculin
Nombre de messages : 2413
Age : 39
Date d'inscription : 22/03/2007

Vehicule
->: 1 Toyota AE92 BMW 325TD Honda EE9 Golf cab
->:

MessageSujet: Re: Civic carré lpb vdm 1.4 l swappé en B18C4   Sam 30 Mar 2013 - 11:35

bien mon sushi cheers
Revenir en haut Aller en bas
joyeau
Daihatsu Midget
avatar

Masculin
Nombre de messages : 127
Age : 31
Localisation : quimper
Date d'inscription : 06/10/2010

Vehicule
->: R33 CRX audi A6 GOLF CAB
->:

MessageSujet: Re: Civic carré lpb vdm 1.4 l swappé en B18C4   Sam 30 Mar 2013 - 18:40

cheers cool
Revenir en haut Aller en bas
